Leistungen
Standort
Errichtung einer Verbindungsbrücke zwischen dem ersten und zweiten Bauabschnitt des MED CAMPUS:
- Werkstattplanung Stahlbrücke
- Detailstatik für das Brückentragwerk
Facts & Figures
- Fertigstellung
2022
- Fachbereich
Infrastruktur
- Bauart
Neubau
- Baugattung
Brücken
- Ausgeführte Arbeiten
Statische Bearbeitung (Detailstatik und Werkstattplanung Stahlbau)
- Bauherr
Bundesimmobiliengesellschaft
- Auftraggeber
Strabag AG Direktion AO – METALLICA
Brückenbau MED CAMPUS Graz
Projektbeschreibung
Die Bundesimmobiliengesellschaft als Bauherrin und Eigentümerin errichtete im Auftrag der Medizinischen Universität das Modul 2 des MED CAMPUS Graz. Nach der Fertigstellung 2022 ist dieser Neubau mit dem bereits 2017 fertiggestellten Modul 1 durch die Brücke verbunden. Die Fußgänger- und Radfahrerbrücke über die Stiftingtalstraße vereint die verschiedenen Institute zu einem modernen Campus.
Die IKK (ehemals Daninger + Partner Engineering GmbH) wurde über die ausführende Stahlbaufirma mit der Werkstattplanung und der Detailstatik für ein Brückentragwerk inklusive temporärer Festhaltekonstruktion sowie Hilfstragwerke für Montage beauftragt. Bei der konstruktiven Planung musste berücksichtigt werden, dass die in drei Elementen gelieferte Stahlkonstruktion mit jeweils ca. 25 Metern Länge und einem Gewicht von 65 Tonnen mit Mobilkränen auf Stützen gehoben werden musste.
Der Auftrag gliederte sich in drei Bauteile:
- Stützen mit Montageverbänden
- die äußeren Brückenelemente 1 und 2 als Hohlkastenkonstruktion, Kragträger und Untersichtverkleidung für bauseitige Verschraubung und Hub zusammen mit Hohlkasten
- das mittige Brückenelement 3 als Hohlkastenkonstruktion
Sämtliche Bauteile wurden vor Ort eingehängt, verschraubt, verschweißt und fertiggestellt.

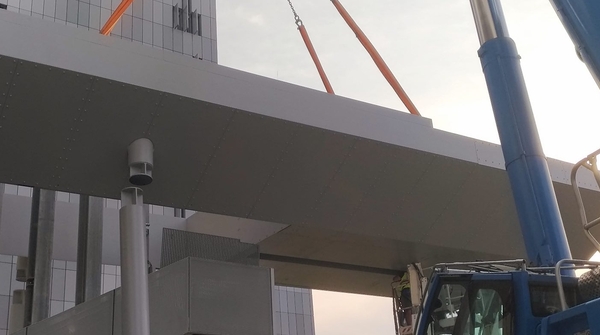

An einem Augustwochenende 2019 wurde die Fußgänger- und Radfahrerbrücke, welche die beiden Module des MED CAMPUS Graz über die Stiftingtalstraße miteinander verbindet, eingehoben und fertiggestellt. Dabei mussten zwei Mobilkräne drei Stahlkonstruktionselemente in die Luft heben und die 65 Tonnen schweren Elemente in die jeweilige Position auf vier Stützen mit je nur vier Schrauben montieren.
