Leistungen
Standort
- Konstruktive Bearbeitung
- Montagestatik für die Errichtung der Stahlkonstruktion
- Stahlbau-Ausführungsplanung
Facts & Figures
- Fertigstellung
2023
- Fachbereich
Industriebau
- Bauart
Neubau
- Baugattung
Büro und Verwaltung, Hotel und Gastronomie
- Ausgeführte Arbeiten
Ausführungsplanung und Montagestatik der tragenden Stahlkonstruktion
- Auftraggeber
METALLICA Stahl- und Fassadentechnik GmbH
Projektbeschreibung

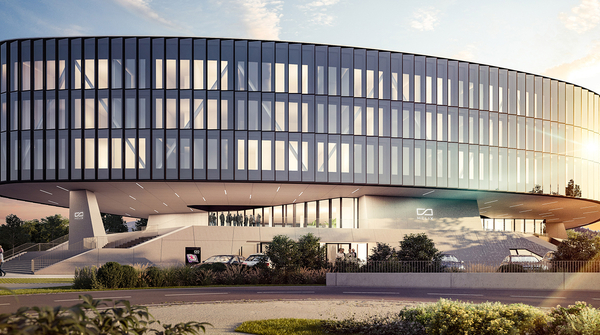

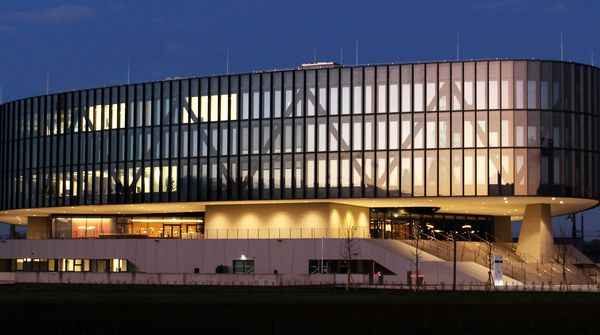

Das Gebäude ist konzipiert als dreigeschossiger Ringkörper, der über einem Sockel und der gläsernen "Beletage" schwebt. Der Sockel erstreckt sich über zwei Geschosse. Im Erdgeschoss umfasst er neben dem Foyer Büro- und Messebereiche, die ringförmig um einen großzügigen Luftraum angeordnet sind. Im ersten Untergeschoss befinden sich weitere, teilweise zweigeschossige, flexibel nutzbare Bereiche. Die Tiefgarage im zweiten Untergeschoss umfasst öffentliche und nichtöffentliche Stellplätze sowie Lager- und Haustechnikbereiche. Über dem Betonsockel und der Beletage „schwebt“ die ca. 600 Tonnen schwere Ringkörperkonstruktion aus Stahl. In dieser sind Büro- und Hotelflächen vorgesehen.
Die drei Geschosse des Ringbauwerks bilden ein räumliches Tragwerk, das im Wesentlichen auf den vier Kernen und auf den beiden außen situierten Stützen aufliegt. Die Hauptbestandteile des Tragwerks sind die beiden Stahlfachwerke in der Außenfassade und in der Fassade zum Innenhof sowie die im Abstand von ca. sieben Metern querlaufenden Abspannungen und Deckenträger über alle drei Geschosse. Die Geschossdecken liegen im Regelfall auf den querlaufenden Deckenträgern auf und bilden gemeinsam mit den Stahlträgern eine Verbundkonstruktion.
Das Ringbauwerk erfährt als Folge des Stahleigengewichtes, der Betondecken und der Fassadenkonstruktion eine Verformung. Der Bauablauf sieht vor, dass die Stahlkonstruktion, die Betondecken und die Fassaden, jeweils zeitversetzt um ein Viertel der Gesamtkonstruktion, Zug um Zug montiert werden.
In der Planung ist die Verformung der Gesamtkonstruktion durch eine überhöhte Ausführung zu kompensieren. Außerdem entstehen durch die drei Gewerke Stahlbau, Betonbau und Fassadenbau Überschneidungen in den Bautoleranzen.
Die Herausforderung besteht nun darin, die zwei Spannungsfelder der Überhöhung und der Bautoleranzen so zusammenzuführen, dass am Ende ein waagrechtes Bauwerk entsteht und die Fertigung und Montage der einzelnen Gewerke wirtschaftlich und zeitlich optimiert abläuft.
